三年前的某天，逛存储论坛时，一个问题吸引了我的注意，有人问：RAID级别能在线转换吗？
楼下的回复多是不能，离线可以，在线不行！
如今三年多过去了，我以“RAID级别在线转换”为关键词在网上搜索，出来的结果千千万，然而并没有一条系统的、令人满意的答案。
其实，RAID级别在线转换很简单，只需一个工具即可，本着为广大网友解惑的原则，笔者根据个人从业经验汇总成如下技能帖，系统阐述了如何进行RAID级别在线转换及RAID扩容，希望对大家有所帮助。
概述
对IT维护人员来说，如果运行的服务器已经安装了操作系统，且分区大小已经确定，要想改变RAID保护级别或扩充卷大小，同时又不破坏当前阵列和阵列上数据，可能是件相当麻烦的事。另外，有的机器在购买时没有配置热后备磁盘，运行一段时间之后，还可能出现服务器磁盘异常掉电损坏的情况，也令人头疼。
不过，有了戴尔易安信服务器采用的H740p阵列卡，麻烦也将变得简单。
戴尔易安信PERC H740p RAID控制器具有RAID控制功能，提供不停机方便操作，让维护人员可以轻松改变RAID级别、增加卷空间，具备出色的可靠性、超高的性能以及容错磁盘子系统管理功能。
技术规格
技术规格 | |
设备类型 | 接口 |
存储控制器(RAID)—可插拔卡 | SATA 6Gb/s / SAS 12Gb/s |
缓存容量 | 支持设备 |
8GB | 硬盘, 磁盘阵列 (RAID), 固态硬盘 |
通道数量 | 存储设备数量 |
8 | 32 |
磁盘阵列级别 | 系统要求 |
RAID 0, RAID 1, RAID 5, RAID 6, RAID 10, RAID 50, RAID 60 | Microsoft Windows Server 2012, Red Hat Enterprise Linux 6.5, SuSE Linux Enterprise Server 12, Microsoft Windows Server 2016, 红帽企业版Linux 7.0或以上版本 |
厂商保修 | 适用于 |
3 年保修 | Dell EMC PowerEdge R440, R540, R640, R740, R740xd, R940, T440, T640 |
迁移类型常用的几种戴尔易安信H740p阵列卡在线迁移类型：单盘RAID 0至RAID 1RAID 1至RAID 5RAID 5 至RAID 6
下面我们将结合戴尔易安信PowerEdge R740服务器，具体介绍如何利用H740p阵列卡进行“RAID级别在线迁移”、“RAID扩容”及配置热后备磁盘，另附客户实际操作案例，供大家参考。
► 操作环境：戴尔易安信R740服务器
一RAID0迁移到RAID1
❶ 首先在浏览器输入远程管理的IP地址，登陆管理界面vin），RAID迁移的所有操作均在管理界面进行▼。
依次进入存储—物理磁盘界面，看到仅有一块磁盘做了Raid 0，第二块磁盘处于就绪状态。
❷ 转到配置—虚拟磁盘—操作，点击RAID级别迁移▼。
❸ 点击增加物理磁盘，随即勾选可用的物理磁盘▼。
❹ 选择需要转换的新RAID级别—RAID1，并点击右下角的应用▼。
❺ 根据需要选择应用时间——“立即应用”、“下次重启时应用”或“在计划的时间应用”▼。
❻ 在存储—虚拟磁盘界面，查看转换进度▼。
转换过程需要几小时到几十小时不等，具体依驱动器容量而定，此过程需耐心等待。
❼ 迁移完成后，可以看到，从RAID 0到RAID 1只是RAID层的变化，并不会对操作系统空间造成任何影响▼。
二RAID1迁移到RAID5

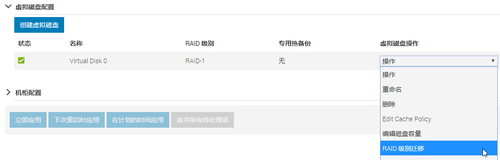

❶ 进入管理界面，选择配置—虚拟磁盘操作—RAID级别迁移▼。
❷ 将新磁盘分配给磁盘组▼。
❸ 在新RAID级别中选择RAID-5，并点击应用▼。
❹ 根据需要选择应用时间——“立即应用”、“下次重启时应用”或“在计划的时间应用”▼。
同样地，转换过程需要几小时到几十小时不等，具体依驱动器容量而定，此过程需耐心等待。
❺ RAID级别转换完成后，可观察到下图状态▼。
❻ 在操作系统层未停机的情况下，选择主机磁盘管理——重新扫描磁盘，可以发现系统空间有所增加，对于新增的空间，用户可以根据需要对原有空间扩容或者新建一个卷▼。
三RAID5转换到RAID6
操作步骤与前两种转换形式类似：
· 在管理界面，选择配置—操作；
· 将新磁盘分配给磁盘组；
· 选择新的RAID级别，RAID-6；
· 最后根据需要点击“立即应用”、“下次重启时应用”、“在计划的时间应用”。
增加全局Hot spare磁盘
增加全局Hot spare（热备）磁盘的好处不言而喻：当磁盘发生故障时，控制器固件能自动使用热备用磁盘代替故障磁盘，并通过算法将原来储存在故障磁盘上的数据重建到热备用磁盘上，提高安全级别。
具体操作如下：
❶ 进入管理界面，依次点击配置—操作—分配专用热备用Solid State Disk 0:1:2▼。
❷ 选择需要做全局热备的磁盘，并点击应用▼。
❸ 最后根据需要，选择“立即应用”、“下次重启时应用”或“在计划的时间应用”。
客户案例
1.增加Hot spare磁盘，提高安全性
某客户购买了三块RAID5配置的磁盘，尽管有三年维保，客户还是希望能增加Hot spare磁盘，以便在磁盘故障或损坏的时候，用全局热备磁盘自动替换，以提高安全性。
❶ 在服务器管理界面，选择配置—存储配置—物理磁盘配置，选择分配全局热备用，并点击确定▼。
❷ 继续点击“立即应用”，等任务在后台完成即可▼。
2.磁盘空间扩容
某客户购买两块磁盘做RAID 1，划分为两个卷，第一个卷用来安装操作系统，第二个卷用于保存数据，由于业务增长，第二个卷数据增长较快，急需扩容。
❶ 当磁盘卷组还有剩余空间未被分配时，可直接在服务器管理界面扩容Virtual Disk 0。

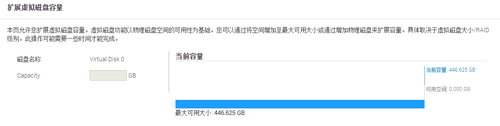

- 进入服务器管理界面，点击配置—存储配置—虚拟磁盘配置，选择编辑磁盘容量▼。
- 如下图，在红框标记处填写新容量▼。
- 后台初始化完成后，在服务器Win2012的磁盘管理扫描之后，客户可以选择扩容C盘或单独创建新卷。
❷ 如果磁盘空间已经被分配完，可以增加新磁盘扩容。
- 将RAID 1在线迁移到RAID 5▼。
- 新空间容量增加到893GB，等数据在线分布完成即可对卷进行扩容。
以上就是利用戴尔易安信H740p阵列卡进行RAID在线转换、扩容及热备空间配置的全部内容了，希望能帮助到大家。
