磁带的记录格式
1/2英寸9道启停式磁带是一种国际上通用的标准磁带。其记录格式如下：

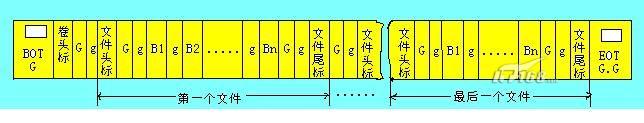

1/2英寸磁带标准格式
每盘带均设有始端标记BOT和末端标记EOT。标记用一块矩形金属反光薄膜制成，光电检测元件可得到这两个标记，表示记录的开始和结束，磁带上留有间隙G(3.75英寸)或g(0.6英寸)，后者为数据块间的间隙，它们取决于磁带机的快启停性能。
信息可用两种形式存储。一种是文件形式，一盘带可记录若干个文件，一个文件又分若干数据块Bi。每个文件始末有文件头标和文件尾标。卷头标、索引、文件头标、文件尾标均为80B，其内容视操作系统而定。第二种是数据块形式，磁带可在数据块之间启停，进行数据传输。在9道带中，8位是数据磁道，存储一个字节 ，另一位是这一字节的奇偶校验位，叫做横向奇偶校验码。在每一数据块Bi内部，沿走带方向每条磁道还有CRC校验码。

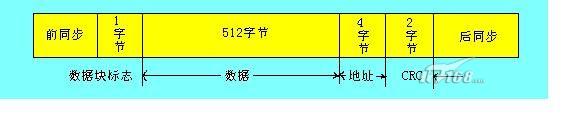

1/4英寸盒式数据流磁带也是一种通用的标准磁带。其中9道磁带记录格式括前同步、数据块标志(1B)、用户数据(512B)、地址号(4B)、CRC校验码(2B)和后同步。如下图所示：
1/4英寸数据流九道磁带格式
注意 数据流磁带机是串行逐道记录，其读写顺序类似于磁盘。记录信息时，从0号磁道开始，偶数磁道从磁带首端BOT到磁带末端EOT，而奇数磁道则从EOT到BOT，且要依次首尾相接。这种方式称做蛇形串行记录
【例5】现有半英寸(1英寸=254mm)9道磁带机，记录密度为每英寸6250B，带速3m/s，启停时间5ms，带长900m，按块记录文件；每条记录长128B，块化系数为16，块间间隔为10mm。 求：
(1)磁带记录密度每毫米多少字节；
(2)数据传输率；
(3)每个块占磁带长度；
(4)整盘带可容纳的记录条数；
(5)读出160 000条记录所需的时间。
【解】：
(1) 因为已知记录密度d=6250B/英寸，所以磁带记录密度d=6250B/25.4mm=246B/mm
(2) 根据公式c=d·v，已知v=3m/s,d=246B/mm，
则数据传输率c=246B/mm×3×1000mm/s=738千字节/s
(3) 每块所占磁带长度包括两部分：一是记录一块数据的长度，二是块间间隔。
一块数据所占字节数=(字节数/每个记录)×块化系数
=128×16=2048字节
2048字节占有的带长=2048/记录密度=2048/246=8mm
每块占磁带长度=8mm+10mm=18mm
(4) 一盘带能存储的记录块数=总带长/一个块长=900×1000mm/18mm=50×103块 所以，整盘带
可容纳的记录条数=块化系数×块数=16×50×103=800000条记录
(5)160 000条记录需要的记录块数=160 000/块化系数
=160 000/16=10×103块
读出160 000条记录所需时间t=启停时间(t1)+有效时间(t2)+间隔时间(t3)
启停时间t1：读出160 000条记录需启停一次磁带机的时间，已知t1=5ms;
有效时间t2：不包括块间间隔，160 000条记录的读出时间，已求出传输率为738千字节/s，故 t2=(160 000×128)/738=27s；
间隔时间t3：计算出总的块间隔长度，然后除以带速。因160 000条记录共分10 000块，块间隔共长100m，故t3=33s
因此总时间t=5ms+27s+33s=60.005s
